串聯電抗器都有哪些結構？
2021-11-19

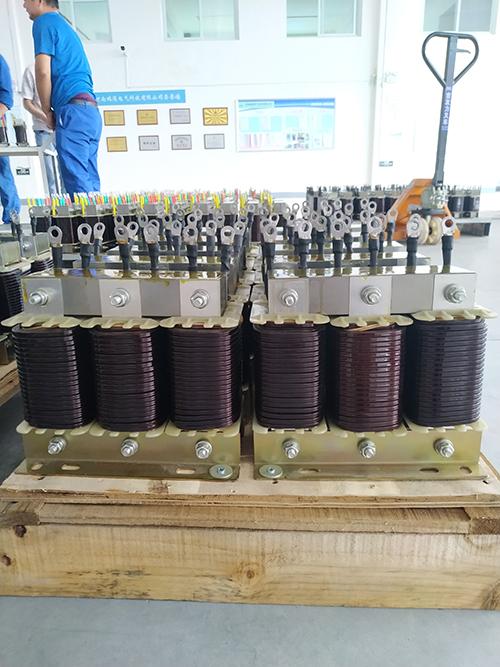

串聯電抗器都有哪些結構？
1.鐵芯
(1)鐵芯的材料選用礦物氧化物涂覆的優質冷軋硅鋼片;
(2)鐵芯柱采用環氧樹脂真空澆注，使鐵餅間氣隙被環氧樹脂封閉在鐵芯柱表面形成一層樹脂層，有效地減少了鐵芯餅之間的震動，從而降低噪音，同時增強了鐵芯與線圈的絕緣強度;
(3)鐵芯表面封涂F級環氧樹脂采取防腐措施，避免銹蝕。
2.線圈
(1)線圈為環氧樹脂真空澆注線圈。線圈內外設環氧玻璃網格布增強，高壓串聯電抗器采用F級環氧澆注體系在真空狀態下進行澆注。該線圈不但絕緣性能好，而且機械強度高，能耐收到電流沖擊和冷卻沖擊而不開裂;
(2)環氧澆注線圈不吸水，防潮性好，局部放電量低，可在惡略環境條件下安全運行。
3.裝配
(1)鐵芯端采用優質硅鋼片段面膠，使鐵芯柱與鐵杵牢固結合在一起，大大減少了在運行時的噪音;
(2)高壓串聯電抗器使用先進的預裝配系統，檢測裝配中的裝配結果;
(3)先進的減震降噪結構系統，包括:上下夾件的強力壓緊，夾件和線圈之間設置彈性膠墊，夾件和坐墊之間設置彈性膠墊。
