RT-NLF-CL系列零線電流濾波裝置（串相型）

產品概述

在低壓配電系統中，隨著LED照明燈、開關電源等電力電   子裝置的廣泛應用，導致零線電流過大的問題越來越突出，甚  至出現零線電流大于相電流的情況。長時間零線過載運行，易  造成電纜溫度升高，甚至燒毀事故發生，存在重大的安全隱患。
為了解決零線過流問題，瑞通電氣經過長期分析研究，開 發設計出RT-NLF-CL系列零線電流濾波裝置。

工作原理

RT-NLF-CL系列零線電流濾波裝置主要由濾波模塊、智能旁路開關、控制系統及輔助系統 構成。正常工作時，裝置串接在三相四線制的ABC三相上，如下圖所示：

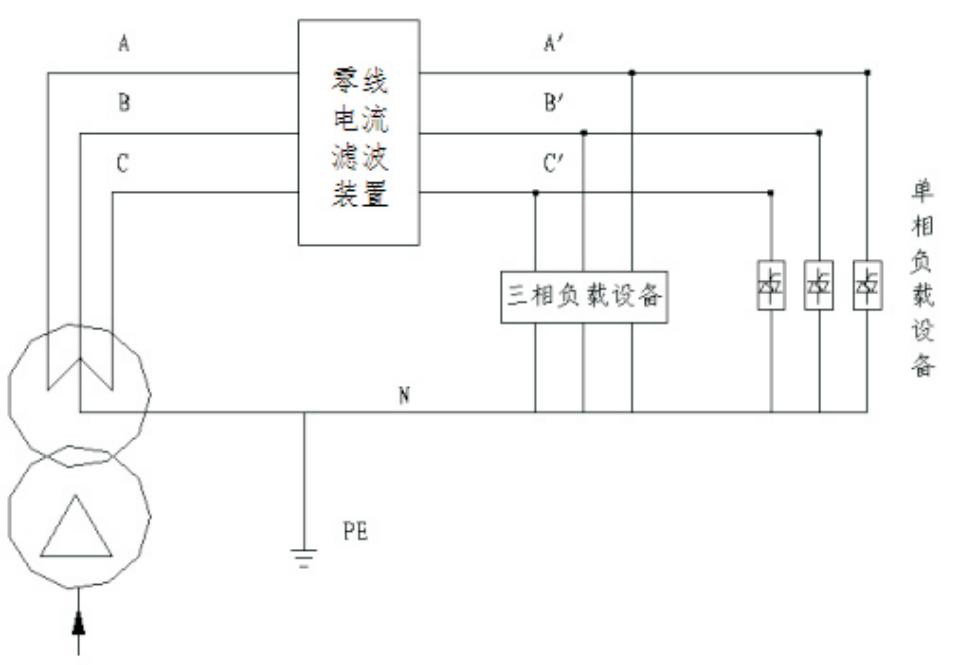

零線電流濾波裝置接線示意圖


工作原理：當3次、9次、15次、21次等奇次諧波電流流入零線電流濾波裝置時，裝置利  用三相磁通360度反向自動消減原理，自動產生一個反向的磁通進行抵消奇次諧波電流的磁通， 進而在相線上和零線上消除掉諧波電流，而50Hz的基波和其他頻率的諧波則不受影響。

技術特點
1、只需串接在ABC相線上，可同步接受負載相線上的各類保護，安全性強，可靠性高；
2、不僅能大幅消減零線上的3次諧波電流,還能同步消減9次15次這類會疊加到零線上的奇次諧波電流;
3、成套裝置設有旁路開關，特殊情況下可以快速通過旁路短接濾波器，保證負載設備繼續可靠運行；
4、有過溫保護功能，可自動啟動換氣扇和旁路保護；

主要技術參數


備注：特殊規格可定制生產。

型號說明

訂貨須知

為了更準確的了解現場情況，客戶在訂貨時需提供以下資料：
1）負荷名稱；
2）安裝點A、B、C、N四相的正常工作電流值及最大工作電流值；
3）安裝環境和安裝空間位置；
4）其他特殊要求。
