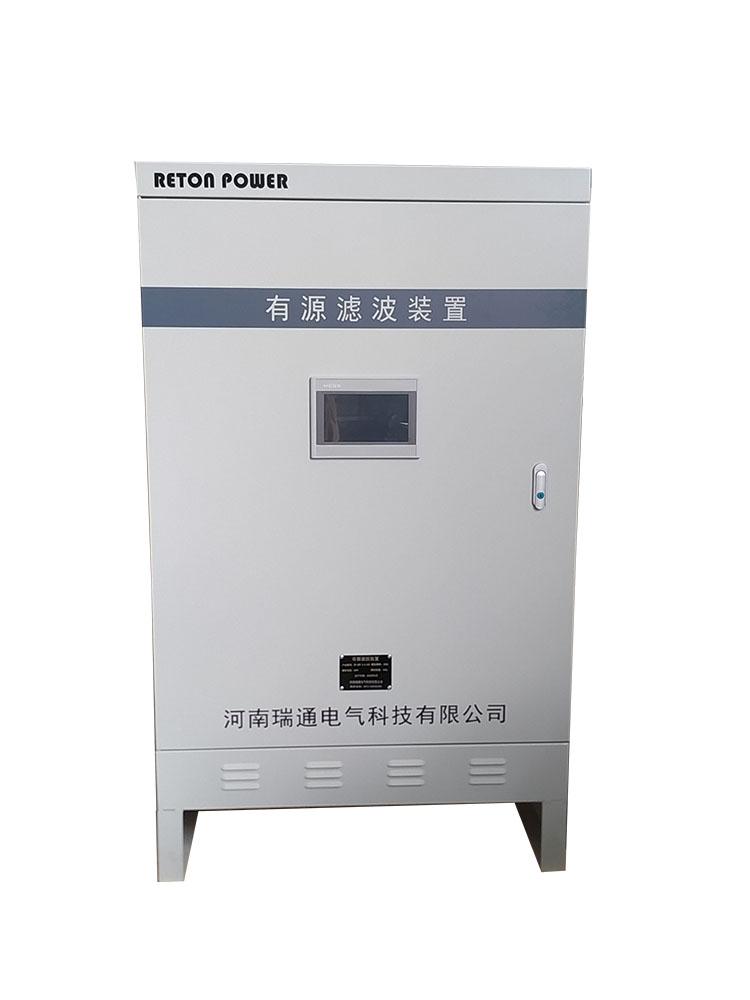

有源電力濾波裝備
所屬欄目:有源濾波裝置
產品描述:
有源電力濾波裝置(RT-APF)是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力諧波治理專用設備。它由指令電流運算電路和補償電流發生電路兩個主...
立即咨詢 咨詢熱線: 17329446165
1)產品概述
有源電力濾波裝置(RT-APF)是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力諧波治理專用設備。它由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流,并將模擬電流信號轉換為數字信號,送入高速數字信號處理器(DSP)對信號進行處理,將諧波與基波分離,并以脈寬調制(PWM)信號形式向補償電流發生電路送出驅動脈沖,驅動IGBT或IPM功率模塊,生成與電網諧波電流幅值相等、極性相反的補償電流注入電網,對諧波電流進行補償或抵消,主動消除電力諧波。

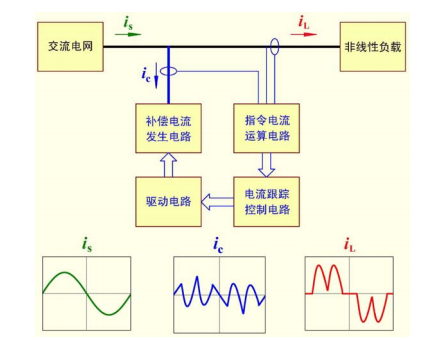

有源電力濾波裝置工作原理框圖

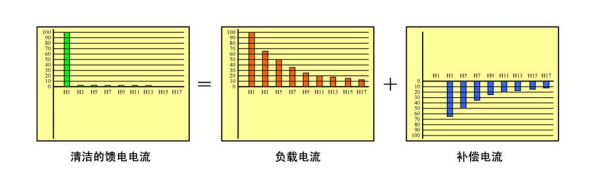

有源電力濾波裝置濾波原理示意圖
2)主要技術特點
- 采用三電平拓?fù)浣Y(jié)構,有效降低了紋波電流,提高了輸出波形的品質;
- 采用德國英飛凌高集成三電平IGBT模塊,具有電壓應力低,可靠性高,導通損耗和開關損耗大幅減??;
- 采用TI公司的TMS320F28377D系列DSP芯片,具有雙核32位CPU,控制精度高,相應速度快,擁有多個16位ADC,采樣精度高;
- 采用磁環電抗器,具有體積小、重量輕、溫升低、噪音小的特點;
- 采用高性能的霍爾電流傳感器和霍爾電壓傳感器,采樣精度高;
- 采用模塊化設計,方便安裝及增容;
- 具有多種補償模式:諧波治理優先、無功補償優先、有功不平衡調整優先等多種調節模式;
- 濾波能力2~50次,諧波濾除率大于97%;
- 全相應時間小于10ms,控制快速,有利暫態穩定性的提高;
- 具有母線過壓、欠壓、缺相等外部電氣故障及IGBT過熱、過流等內部故障的完善的保護功能;
- 具有機架式、壁掛式兩種結構模式,方便安裝;
- 生產及檢驗程序完備,所有產品均經過12步生產工藝、4道檢驗工序、72小時老化測試。
3)主要技術參數
有源電力濾波裝置模塊(RT-APF)主要技術參數見下表:
額定容量 | 50A | 100A | 150A |
額定電壓 | AC380V±15%/690V±15% | ||
電氣接線 | 三相三線、三相四線 | ||
額定工作頻率 | 50Hz±5% | ||
濾波范圍 | 2-50次 | ||
濾波能力 | ≥ 97% | ||
整機效率 | ≥ 97% | ||
自動限流功能 | 有 | ||
智能保護 | 開機自檢,過流保護,直流電壓保護,過熱保護,系統欠壓及過壓保護等 | ||
可并聯臺數 | 最多10臺 | ||
開關頻率 | 15K—20kHz | ||
全響應時間 | ≤ 10ms | ||
控制器 | DSP(雙核) + FPGA | ||
顯示方式 | 觸摸屏 | ||
通信協議 | Modbus協議 | ||
防護等級 | IP30(其他等級可定制) | ||
風冷方式 | 智能風冷 | ||
噪音 | ≤65dB | ||
安裝方式 | 機架式、壁掛式 | ||
環境溫度 | -5°C ~+40°C,且24h內平均氣溫不高于+35℃。 | ||
相對濕度 | 室內溫度在+20℃以下時15%~90%,非凝露即可,在+40℃時不超過50% | ||
海拔高度 |
小于1500米 (1500~4000米之間,根據國標GB/T3859.2,每增加100米,功率降低1%) |
||
外形尺寸 | 寬×深×高 440*660*222 mm(特殊尺寸可定制) |

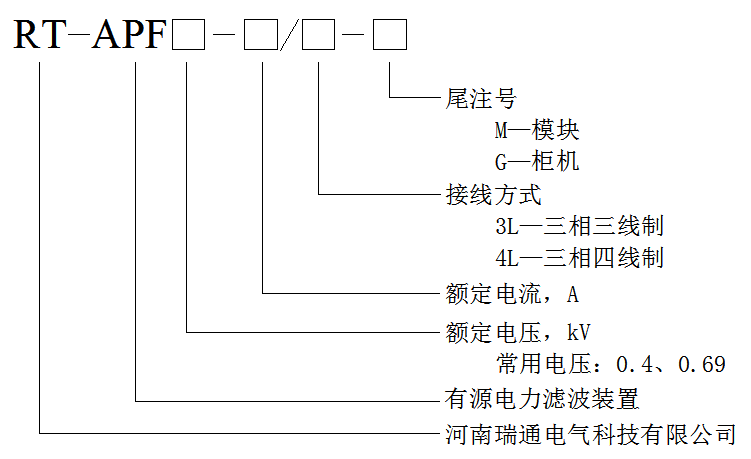

4)型號說明
有源電力濾波裝置(RT-APF)采用模塊化設計,可單獨使用,也可多個模塊裝入同一面柜體中并聯使用。具體型號定義如下:
