RT-LTVR 電力電子型調壓器

所屬欄目：電壓調節裝置

產品描述：

針對配電臺區由于供電線路長、線徑偏小、負荷變化大而造成的供電電壓偏低問題，以及由于分布式光伏接入而導致的接入點電壓偏高等情況，瑞通電氣開發設計出 RT-LTVR 系列電力電子...

立即咨詢咨詢熱線： 17329446165

產品概述

針對配電臺區由于供電線路長、線徑偏小、負荷變化大而造成的供電電壓偏低問題，以及由于分布式光伏接入而導致的接入點電壓偏高等情況，瑞通電氣開發設計出 RT-LTVR 系列電力電子型調壓器。該裝置根據目標值自動調節電壓，達到合格范圍，保證供電質量。

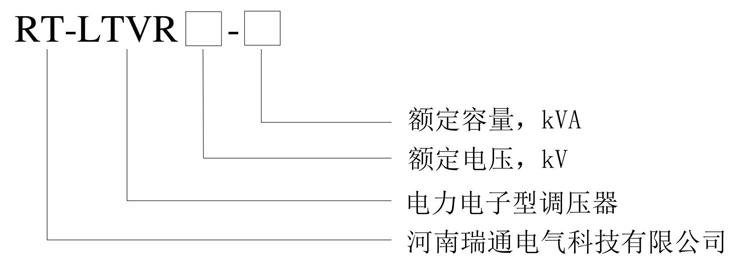

2.型號說明：

電力電子型調壓器

3.工作原理：

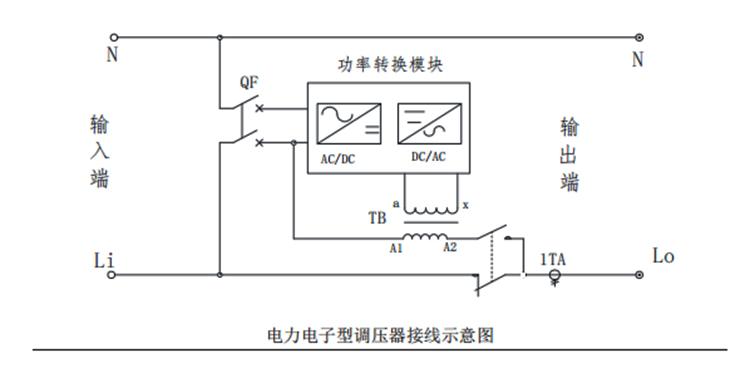

RT-LTVR 系列產品主要由交流旁路單元、功率變壓器、整流單元、逆變單元、輸入輸出配電及保護等構成，其接線示意圖如下所示：

接線示意圖

工作原理：當市電輸入電壓處于允許的波動范圍內時，系統運行于交流旁路模式。若因負荷加重而出現“低電壓”現象，或是負荷減輕引起“高電壓”現象，系統將從旁路模式切換至整流逆變模式。此時，整流單元在數字信號處理器的控制下，通過 IGBT 模塊輸出穩定的內部直流電壓，并具備穩壓功能，可以抑制市電輸入電壓的波動。逆變單元?jiǎng)t依據當前市電電壓的具體數值，計算所需補償?shù)碾妷褐?，并通過變壓器將此電壓疊加至市電之上，與市電一同供應給負載，以此方式解決“低電壓”或“高電壓”的問題。

4. 技術特點

1、三相分別控制，可獨立調節；

2、IGBT 電力電子型，無級調壓，動態響應快；

3、調壓范圍寬，輸出穩定；

4、低壓下限 130V，可低壓帶滿載，低壓滿載效率可達 96%。

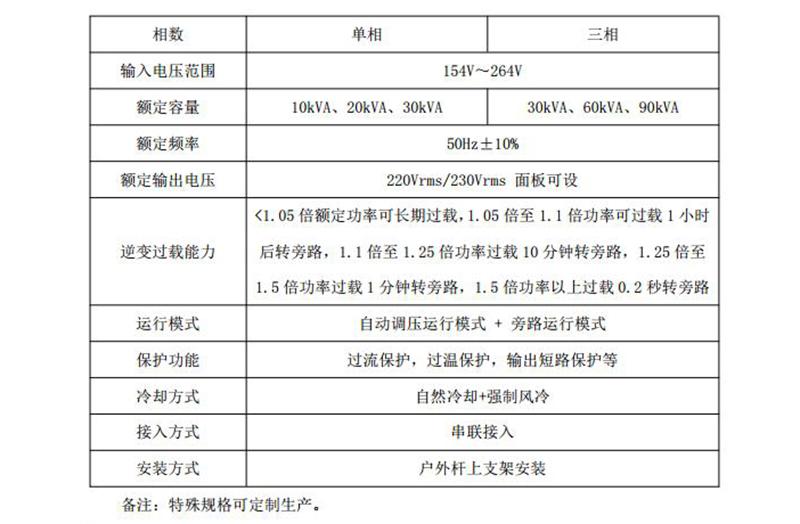

5.主要技術參數

參數
