1）產品概述
RT-TSC系列低壓無功補償裝置主要應用于額定電壓為0.4kV或0.66kV的配電系統中，由低壓無功補償控制器自動控制無觸點投切開關投切電容器，實現對負荷進行動態無功功率補償。該裝置主要由無功補償控制器、隔離開關、電流互感器、熔斷器、無觸點投切開關、并聯電容器、串聯電抗器、柜體和其他附件組成。該裝置主要特點如下：
u 裝置采用過零投切技術，具有投入無涌流，切除無過壓，響應時間快，可頻繁投切的優點。
u 裝置柜體采用框架拼裝式結構，表面噴塑或鈍化處理，外觀整潔美觀，耐老化，抗腐蝕，高壽命。
u 結構設計緊湊合理，布線整齊大方，維護方便。
u 裝置柜體可獨立安裝或與其他柜體并柜安裝。
u 多種補償形式：三相共補，三相分補，共補+分補三種形式。根據電網的實際情況，兼顧補償效果和成本，合理采用補償形式。
u 使用串聯電抗器保護電容器，可根據用戶現場具體電網背景定制方案。
u 控制器具有多回路循環和編碼投切運行方式，能有效避免分組投切時個別電容投切過于頻繁的問題，實現最優控制。
u 采用無觸點投切開關進行投切電容，過零投入，既沒有投切涌流又有良好的散熱機制，更不會產生諧波注入，可靠性高。
2）主要技術參數
u 額定電壓：400VAC，690VAC；
u 額定容量：60、90、120、150、180、210、240、300、360、400kvar等，具體容量根據項目需求而定，單面柜體容量不足時可通過并柜來擴容；
u 補償方式：共補、分補；
u 柜體尺寸：1000*1000*2200mm 、800*1000*2200mm等。

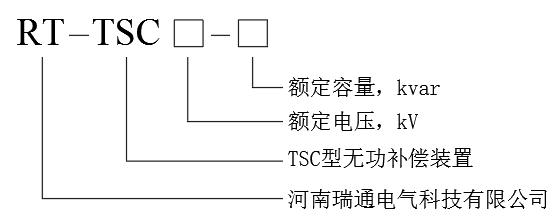

3）型號說明

4）產品選型
常用型號規格如下表所示，特殊規格可定制：
產品選型表

型號	額定電壓（kV）	額定容量	電抗率（%）	柜體尺寸
RT-TSC0.4-60	0.4	60	6或12	800*1000*2200
RT-TSC0.4-90	0.4	90	6或12	800*1000*2200
RT-TSC0.4-120	0.4	120	6或12	800*1000*2200
RT-TSC0.4-150	0.4	150	6或12	800*1000*2200
RT-TSC0.4-180	0.4	180	6或12	800*1000*2200
RT-TSC0.4-210	0.4	210	6或12	800*1000*2200
RT-TSC0.4-240	0.4	240	6或12	800*1000*2200
RT-TSC0.4-300	0.4	300	6或12	800*1000*2200
RT-TSC0.4-360	0.4	360	6或12	1000*1000*2200
RT-TSC0.4-400	0.4	400	6或12	1000*1000*2200

備注：400kvar以上低壓無功補償裝置建議采用主柜+輔柜形式來擴展。
